Купить Синтез аналогового фильтра. Вариант 4
Синтез аналогового фильтра. Вариант 4

Есть в наличии.
  Цена:
370.27 руб.

В нашем магазине вы сможете купить Синтез аналогового фильтра. Вариант 4 дешево и надежно. Оплата онлайн, любым удобным способом. Синтез аналогового фильтра. Вариант 4

Год: 2009

Задание:

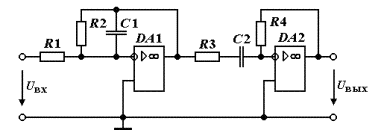

1. Вывести уравнение операторной передаточной функции по напряжению активного RC-фильтра второго порядка. Принципиальная схема фильтра приведена на рисунке. При расчетах операционный усилитель считать идеальным.

2. Рассчитать параметры резистивных и емкостных элементов фильтра заданной схемы. Фильтр должен иметь коэффициент передачи в полосе пропускания К=1, характеристическую частоту 10 кГц (частоту режекции), добротность 3. Смоделировать свой фильтр в программной среде EWB. Эксклюзивно получить графики АЧХ и ФЧХ. Определить нули и полюсы операторной передаточной функции фильтра, построить полюсно-нулевую карту.

3. Рассчитать и построить графики амплитудно-частотной и фазочастотной характеристик фильтра с заданными параметрами, построить его частотный годограф (график амплитудно-фазовой характеристики). Определить частоту (частоты) среза, полосу пропускания, крутизну спада амплитудно-частотной характеристики.

4. Рассчитать и построить график переходной передаточной характеристики по напряжению фильтра с заданными параметрами.

5. Провести анализ полученных результатов, дав качественное объяснение поведения амплитудно-частотной, фазочастотной и переходной характеристик фильтра.
Доп. информация
Архив содержит файл в формате Word. Формулы набраны в редакторе формул Equation, графики построены в MathCad, моделирование произведено в Electronics Workbench.
Количество продаж товара - 0
Тип товара: Товар: файл (sintez_filtra_4.zip, 160460 байтов)
Загружен - 13.08.2010 19:20:24
