Купить Чертеж. Стенд для сборки коробчатых конструкций №3
Чертеж. Стенд для сборки коробчатых конструкций №3

Есть в наличии.
  Цена:
158.47 руб.

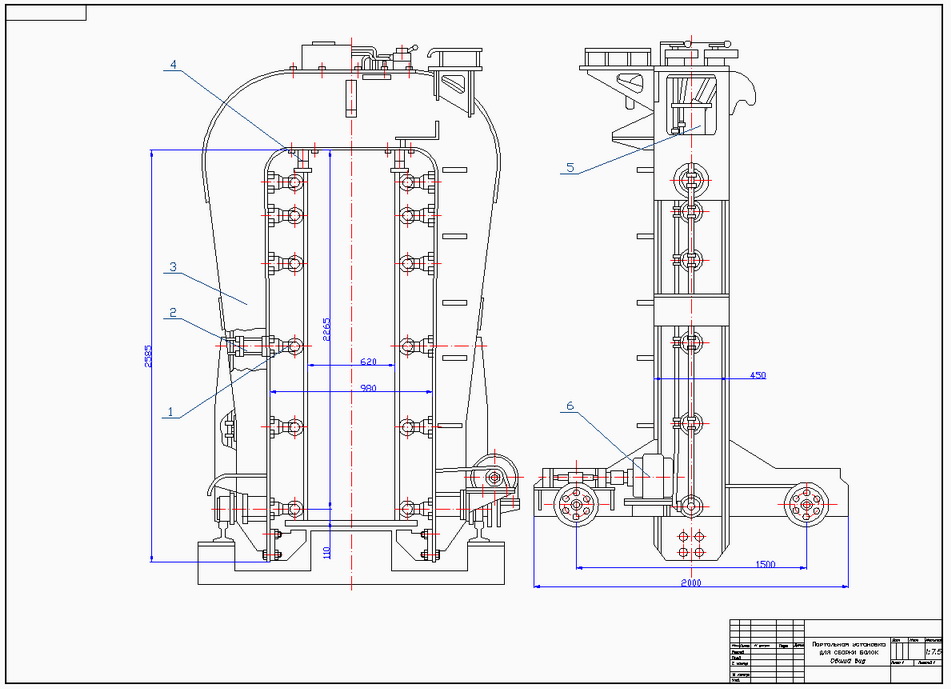

В нашем магазине вы сможете купить Чертеж. Стенд для сборки коробчатых конструкций №3 дешево и надежно. Оплата онлайн, любым удобным способом. Чертеж. Стенд для сборки коробчатых конструкций №3 (общий вид)
Передвижной портал для сборки коробчатых балок предназначен для сборки вертикальных боковых стенок с горизонтальными поясами и диафрагмами коробчатых балок.
В зависимости от размеров собираемых балок применяются порталы разных габаритных размеров, с пневматическими и гидравлическими прижима
ми, с приводом передвижения и без него, с разным числом прижимов.

Портал состоит из сварной рамы перемещающейся на колесах, вертикального 3 и горизонтальных пневмоприжимов и захватов. Захваты и вертикальный прижим составляют замкнутую силовую систему, разгружающую раму и ходовые колеса портала от вертикальных усилий. Портал оборудован механизмом передвижения с электродвигателем, червячным редуктор«
и цепной передачей.
Установленные на горизонтальном поясе, находящемся на стеллаже, боковые листы удерживаются в вертикальном положении специальными ручными стяжками.
Портал устанавливается против мест прихватки (начиная с конца балки), включаются
боковые и верхний прижим и производится прихватка боковых стенок, прижатых к горизонтальному поясу и диафрагмам. После этого прижим отводится и портал передвигается вдоль балки к месту следующих прихваток.
Этот цикл повторяется необходимое число раз.

Размеры собираемых балок, мм:
-высота ...........................1220—2180
-ширина............................450—600*
-толщина вертикальных стенок.....................8—16
-толщина горизонтальных поясов.....................16-50
Количество прижимов:
вертикальных......................2
горизонтальных ...................12
Усилие прижимов, кгс:
-вертикальных ......10000
-горизонтальных ...................2 300
Колея портала, мм...................1 770
База портала, мм....................1 500
Скорость передвижения портала, м/мин........................10
Габаритные размеры портила, мм:
длина ............................1 940
ширина............................1 860
высота ...........................3640
Масса, т..............................2,3
___________________
Литература: Гитлевич А.Д. Альбом механического оборудования сварочного производства
Доп. информация
Чертеж выполнен в программе autocad,
Количество продаж товара - 1
Тип товара: Товар: файл (117_portal_dlya_sborki_.zip, 50319 байтов)
Загружен - 14.10.2013 15:43:10
Продавец - welder1
Количество положительных отзывов: 0
Количество отрицательных отзывов: 0
