Купить Чертеж. Стенд для сборки коробчатых конструкций №1
Чертеж. Стенд для сборки коробчатых конструкций №1

Есть в наличии.
  Цена:
182.24 руб.

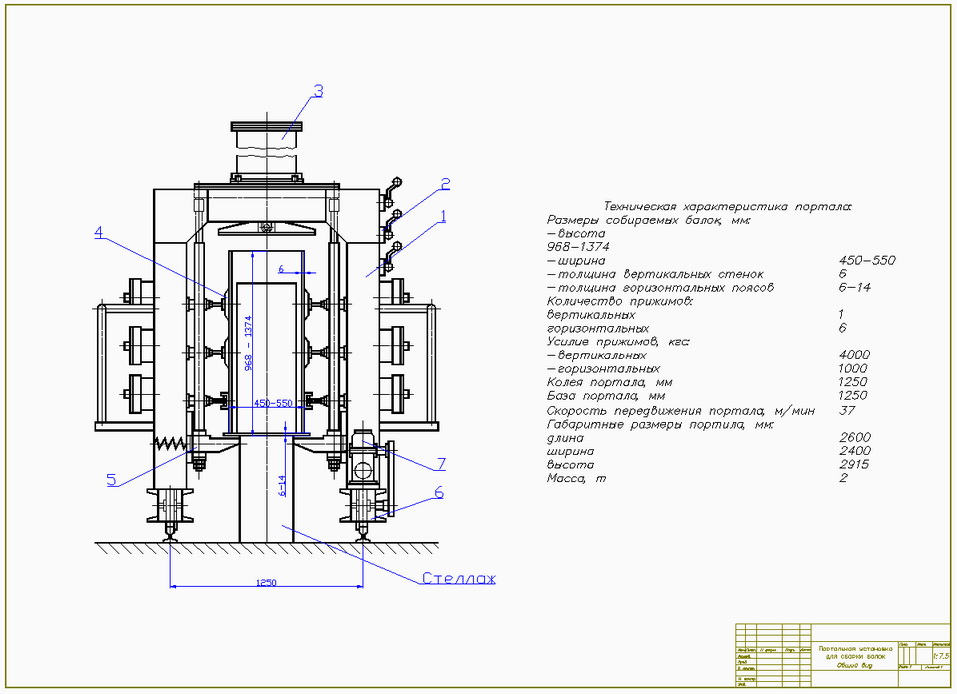

В нашем магазине вы сможете купить Чертеж. Стенд для сборки коробчатых конструкций №1 дешево и надежно. Оплата онлайн, любым удобным способом. Чертеж. Стенд для сборки коробчатых конструкций №1 (общий вид)
Самоходный портал с шестью горизонтальными и одним вертикальным пневматическими прижимами.
Портал состоит из сварной рамы 1, перемещающейся на колесах 6, вертикального 3 и горизонтальных 4 пневмоприжимов и захватов 5. Захваты и вертикальвый прижим составляют замкнутую силовую систему, разгружающую раму и ходовые колеса портала
от вертикальных усилий. Воздух от цеховой сети подводится к пневмоцилиндрам прижимов через распределительные краны 2. Портал оборудован механизмом передвижения 7 с электродвигателем, червячным редуктором и цепной передачей. Установленные на горизонтальном поясе, находящемся на стеллаже, боковые листы удерживаются в вертикальном положении специальным.
Портал устанавливается против мест прихватки (начиная с конца балки), включаются
боковые и верхний прижим и производится прихватка боковых стенок, прижатых к горизонтальному поясу и диафрагмам. После этого прижим отводится и портал передвигается вдоль балки к месту следующих прихваток.
Этот цикл повторяется необходимое число раз.

Техническая характеристика портала:
Размеры собираемых балок, мм:
-высота ...........................968-1374
-ширина............................450-550
-толщина вертикальных стенок.....................6
-толщина горизонтальных поясов.....................6-14
Количество прижимов:
вертикальных......................1
горизонтальных ...................6
Усилие прижимов, кгс:
-вертикальных ......4000
-горизонтальных ...................1000
Колея портала, мм...................1250
База портала, мм....................1250
Скорость передвижения портала, м/мин.........37
Габаритные размеры портила, мм:
длина ............................2600
ширина............................2400
высота ...........................2915
Масса, т..............................2
Доп. информация
Чертеж выполнен в программе autocad, сохранен в формате .dxf (для открывания файла в автокад и компас)
Количество продаж товара - 2
Тип товара: Товар: файл (77__portal_dlya_sborki_1+.zip, 71792 байта)
