Купить Чертеж стенда для сварки продольных стыков обечаек №2 |
|---|
Есть в наличии.
Цена:
193.34 руб.
|
|
В нашем магазине вы сможете купить Чертеж стенда для сварки продольных стыков обечаек №2 дешево и надежно. Оплата онлайн, любым удобным способом.

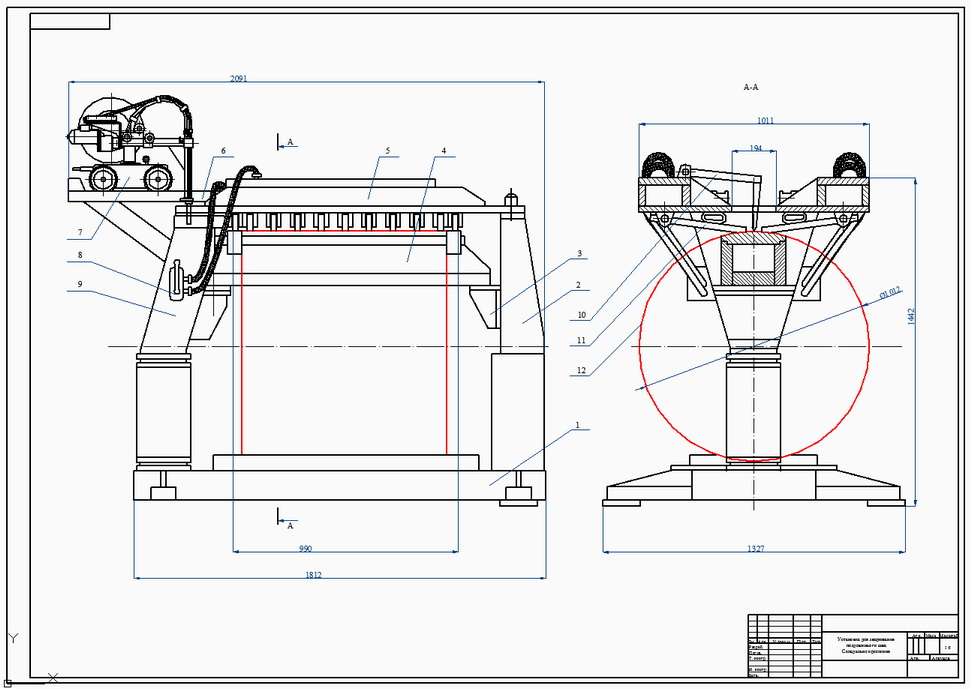

Чертеж стенда для сварки продольных стыков обечаек. Стенд предназначен для обеспечения требуемого зазора между кромками и совпадения стыков по вертикали при сварке продольных стыков обечаек Установка состоит из рамы (1) и поворотной консоли (9), на которой установлена балка с медной подложкой (4). На поворотную консоль устанавливается свальцована заготовка обечайки (12). После чего консоль возвращается в рабочее положение и фиксируется с помощью кронштейна (3) установленном на стационарной стойке (2). В зазор заготовки обечайки устанавливается нож (10) с помощью которого выставляется необходимый зазор. После установки зазора переключателем (8) включаются шланговые пневмоприжимы (5), которые клавишами (11) прижимают кромки листов к медной подложке и фиксируют их. Зафиксированные кромки свариваются с помощью сварочного трактора (7), который двигается по направляющим (6). |
|
Доп. информация
|
| Чертеж выполнен в программе autocad, сохранен в формате .dxf (для редактирования файла в автокад и компас) |
|
Количество продаж товара - 3
|
|
Тип товара: Товар: файл (ustanovka_dlya_swarki_prodol_nyh_shwow-2.zip,
93341 байт)
|
|
Загружен - 25.09.2013 22:57:41
|
|
Продавец - welder1
|
|
Количество положительных отзывов: 1
|
|
Количество отрицательных отзывов: 0
|
