Купить РТЦС: прохождение сигналов по радиотракту
РТЦС: прохождение сигналов по радиотракту

Есть в наличии.
  Цена:
629.46 руб.

В нашем магазине вы сможете купить РТЦС: прохождение сигналов по радиотракту дешево и надежно. Оплата онлайн, любым удобным способом. Курсовая работа по РТЦС: Расчет прохождения сигналов по передающему и приемному трактам

Год: 2010

Задание: Курсовая работа состоит из трех заданий.
Задание №1.

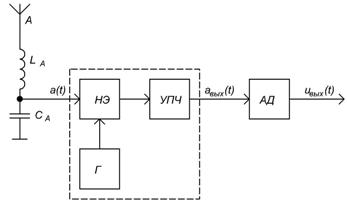

На рис. 1 приведена структурная схема супергетеродинного приёмника амплитудно-модулированных сигналов. На вход приёмника в момент t=0 поступает радиоимпульс с прямоугольной огибающей.
1. Кратко охарактеризовать назначение приведённых блоков приёмника.
2. Рассчитать и построить спектрограмму модуля входного сигнала.
3. Выбрать частоту гетеродина.
4. Изобразить принципиальную схему усилителя промежуточной частоты (УПЧ), считая, что он реализован в виде однокаскадного резонансного транзисторного усилителя. Рассчитать элементы контура, постоянную времени, резонансное сопротивление, полосу пропускания, коэффициент усиления на резонансной частоте и амплитудно-частотную характеристику (АЧХ) УПЧ.
5. Изобразить качественно, с соблюдением частотного масштаба, спектрограмму тока, протекающего через нелинейный элемент преобразователя частоты. На том же рисунке (под спектрограммой тока, с соблюдением того же частотного масштаба) изобразить рассчитанную АЧХ УПЧ.
6. Записать выражение для сигнала на выходе УПЧ авых(t), считая, что УПЧ настроен точно на промежуточную частоту, а коэффициент передачи преобразователя частоты равен единице. Оценить время установления огибающей выходного сигнала.
7. Изобразить принципиальную схему диодного амплитудного детектора, связанного с контуром УПЧ через трансформатор. Рассчитать элементы фильтра нижних частот детектора и коэффициент передачи детектора. Записать выражение для напряжения на выходе детектора, считая коэффициент передачи трансформатора равным единице.
8. Изобразить на одном рисунке входной сигнал a(t), сигнал на выходе УПЧ авых(t) и сигнал на выходе амплитудного детектора uвых(t).

Задание №2.
На рис. 2 приведена структурная схема радиопередающего устройства.
1. Кратко охарактеризовать назначение приведенных блоков радиопередатчика.
2. Сформулировать основные требования к задающему генератору.
3. Провести выбор угла отсечки умножителя частоты.
4. Определить ширину спектра радиосигнала на выходе модулятора. Исходя из этого выбрать эквивалентную добротность контура нелинейного резонансного усилителя.
5. Привести схему нелинейного резонансного усилителя мощности на транзисторах и провести его расчет. При этом определить:
а) угол отсечки тока (задаться);
б) коэффициент усиления;
в) напряженно смещения на базе U0;
г) амплитуды 1-й, 2-й и 3-й гармоник напряжения на коллекторе (в отсутствии модулирующего сигнала);
д) коэффициент нелинейных искажений Кг;
e) КПД усилителя;
ж) параметры контура;
з) напряжение питания.
6. Изобразить на одном рисунке ВАХ транзистора, используемого в ycилитeле, входной сигнал; коллекторный ток транзистора; напряжение на коллекторе в режиме модуляции.

Задание №3.
Синтезировать согласованный фильтр для заданного сигнала.
1. Определить комплексный коэффициент передачи фильтра.
2. Синтезировать структурную схему фильтра.
3. Определить и построить временную диаграмму выходного сигнала (под временной диаграммой входного сигнала).
4. Оценить отношение сигнал/шум на выходе фильтра в зависимости от n.
Вид сигнала: Когерентная пачка из n радиоимпульсов с прямоугольной огибающей и скважностью, равной Q.

Состав работы:
* Пояснительная записка с необходимыми расчетами, рисунками, графиками; число страниц: 37, MS Word
Количество продаж товара - 0
Тип товара: Товар: файл (rtcs_kursovaja_rabota.zip, 412746 байтов)
Загружен - 18.02.2011 14:40:04
Продавец - teh-diplom
Количество положительных отзывов: 0
Количество отрицательных отзывов: 0
